掘進機學習點之“掘進機本體部是怎么工作的”?
掘進機學習點之“掘進機本體部是怎么工作的”?
掘進機本體部在一些煤礦綜采隊技術人員稱做掘進機機架,本體部由回轉臺、回轉軸承、本體架等組成,本體架采用整體箱形焊接結構,主要結構件為加厚鋼板。
掘進機本體部是掘進機的樞紐,主要都是焊接結構,掘進機本體部屬于厚大件焊接, 且板材間厚度差較大,一種, 其主要是以CO2氣體為保護的氣體進行焊接的方法, 在一定情況 焊接環境對焊縫質量的影響更為突出。 采用焊前預熱、 焊后退火的方法下也會使用CO2Ar進行充分混合之后的氣體進行焊接。 使用CO2氣體 能提高材料的焊接性能、 消除焊后內應力;

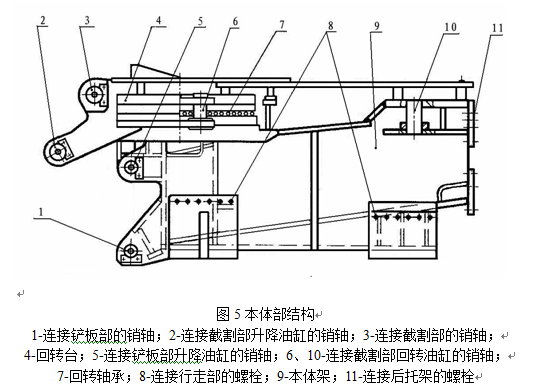

本體的右側上部(即圖紙后方)通過高強度螺栓連接液壓系統的泵站,左側上部(即圖紙前方)裝有液壓系統的操縱臺。前面上部2、3處通過回轉臺4和截割部升降油缸與截割部連接,回轉臺4在安裝于6、10之間的截割回轉油缸推動下,可繞回轉軸承7擺動。前面下部1、5處通過鏟板升降油缸和銷軸1連接鏟板部及第一運輸機機尾,第一運輸機從本體部中間穿過。本體部左、右側下部8處通過高強度螺栓分別與左、右行走部履帶架連接,后部11處通過高強度螺栓連接后支承部。
