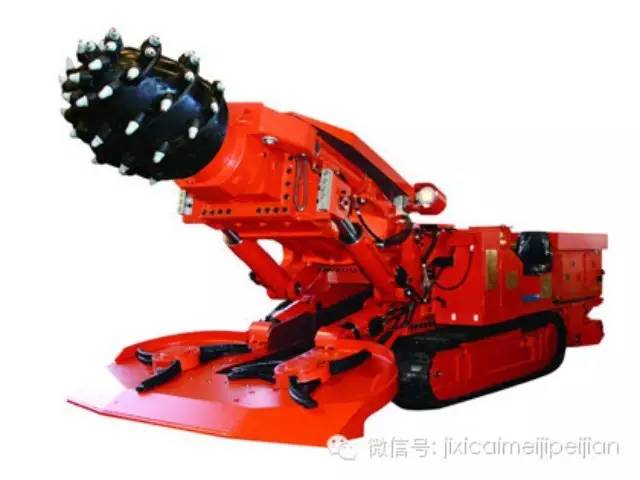

​煤礦巷道掘進機推薦：佳木斯EBZ200A掘進機看點及其截割部分解

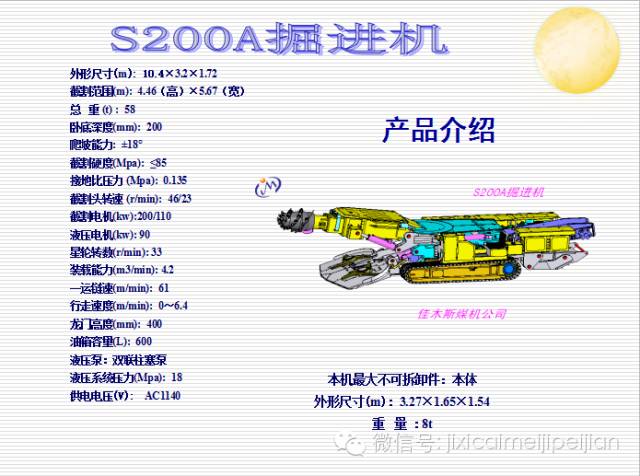

今天小編為大家帶來由久益環球佳木斯煤礦機械廠設計的煤礦巷道掘進設備EBZ200A掘進機，今天主要說明下該主機整體設計理念和該主機截割部的圖文分解：

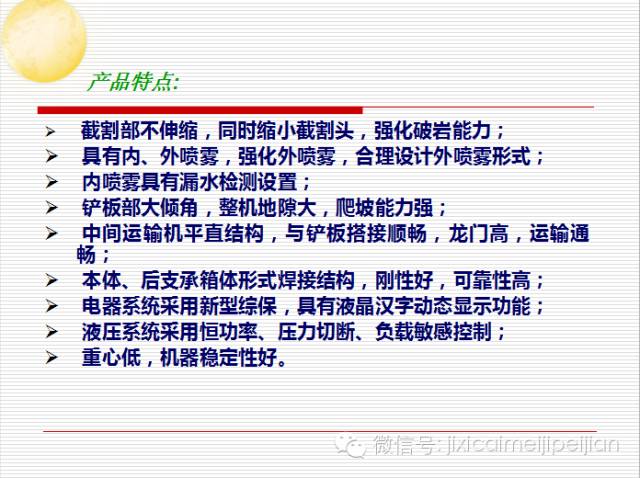

一、設計特點:
EBZ200A掘進機是EBZ200M的改進型，集成了國際先進技術，擁有自主知識產權，能夠實現連續切割、裝載、運輸作業，整機具有以下特點：
1、整機配置高、技術先進、可靠性好、重心低、機器穩定性好；截割部有不伸縮式和可伸縮式供選擇；截割部采用國際上先進的軸承和截齒破巖能力強；
2、內噴霧采用專利技術，截齒齒后噴霧、內漏檢測；
3、鏟板鏡面雙向大傾角，馬達直接驅動星輪，利于裝料和清底；
4、中間運輸機采用平直機構，與鏟板構成四聯桿滑移，鏟板抬起或臥底時第一運輸機雙鏈長度變化非常小；龍門高、運輸通暢，采用中雙鏈結構、高強度耐磨鋼板，提高溜槽及刮板使用壽命；
5、本體采用厚板箱型結構焊接，穩固可靠；
6、行走驅動采用進口馬達與減速器高度集成，驅動力大，性能可靠。
7、液壓系統具有恒功率、壓力切斷、負載敏感控制等功能；
8、電氣系統技術先進，采用模塊化設計，先進綜保，操作箱具有液晶漢字動態顯示、故障自診斷及記憶功能。
二、結構特點：
1、整機總體布局：
本掘進機由截割部、鏟板部、第一運輸機、本體部、行走部、后支承、液壓系統、水系統、潤滑系統、電氣系統構成。

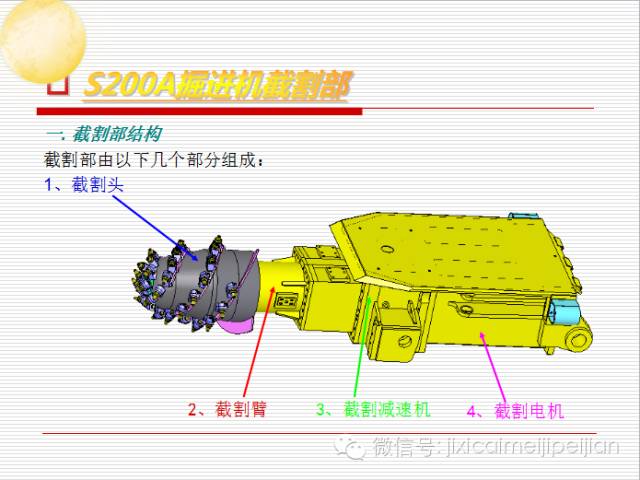

2、截割部：

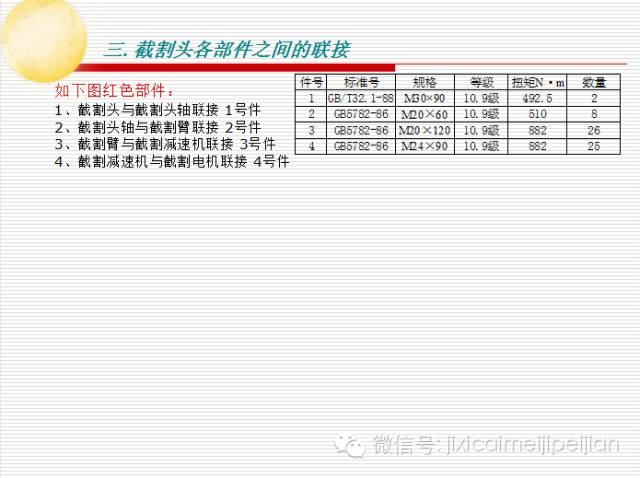

截割部主要由截割頭組件、懸臂段、截割減速機、截割電機組成。 截割部有伸縮和不伸縮二種形式可選擇,無伸縮的在截割頭圓周上分布39把鎬形截齒，有伸縮的在截割頭圓周上分布40把鎬形截齒，截割頭為球錐臺形,截割頭 通過花鍵套和2 個M30 的高強度螺栓與截割頭軸相連。 懸臂段位于減速機和截割頭組件中間通過截割頭軸進行傳動。 截割電機為雙速水冷電機有2種轉速，它與截割減速機通過定位銷和 28個M24的高強度螺栓相聯。

----------------------更多內容請點擊查看原文
